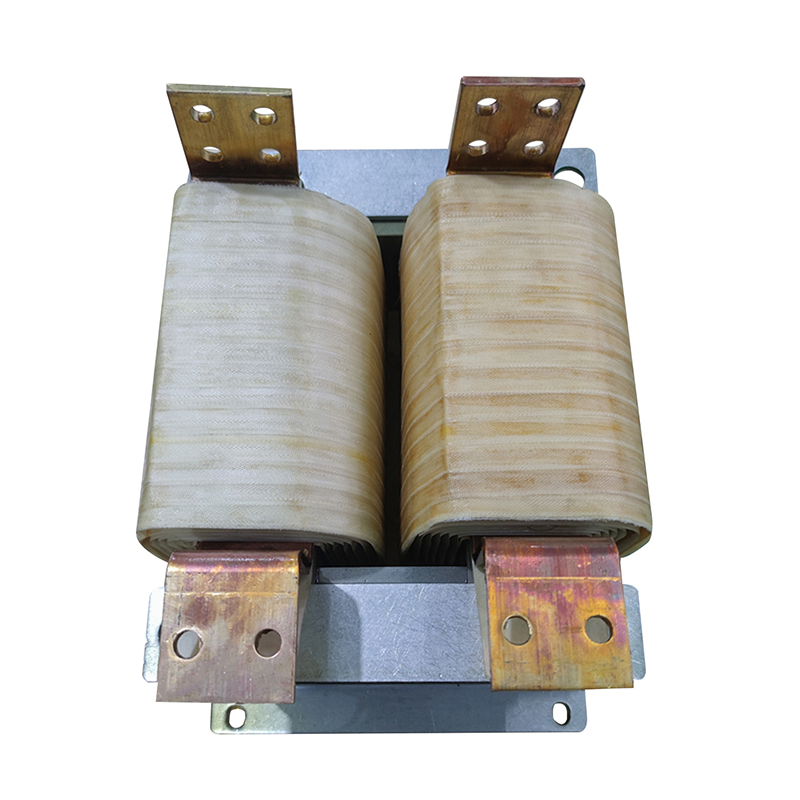

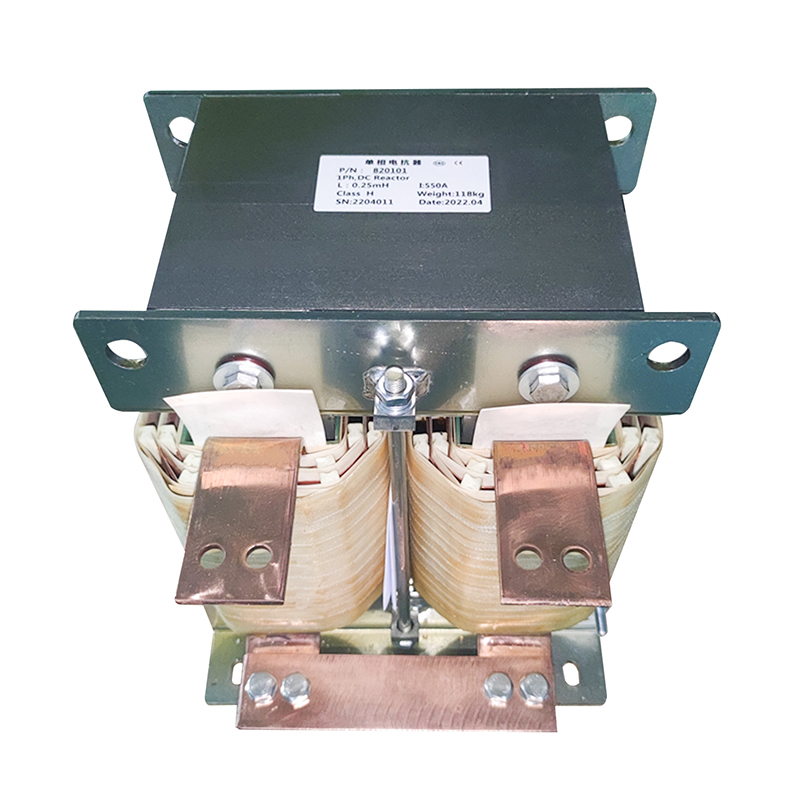

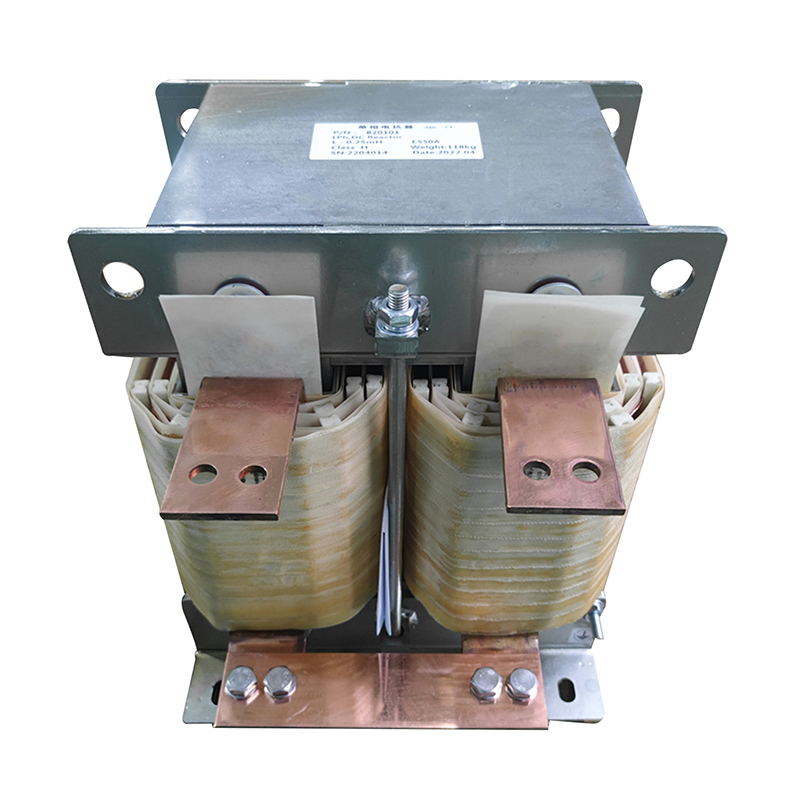

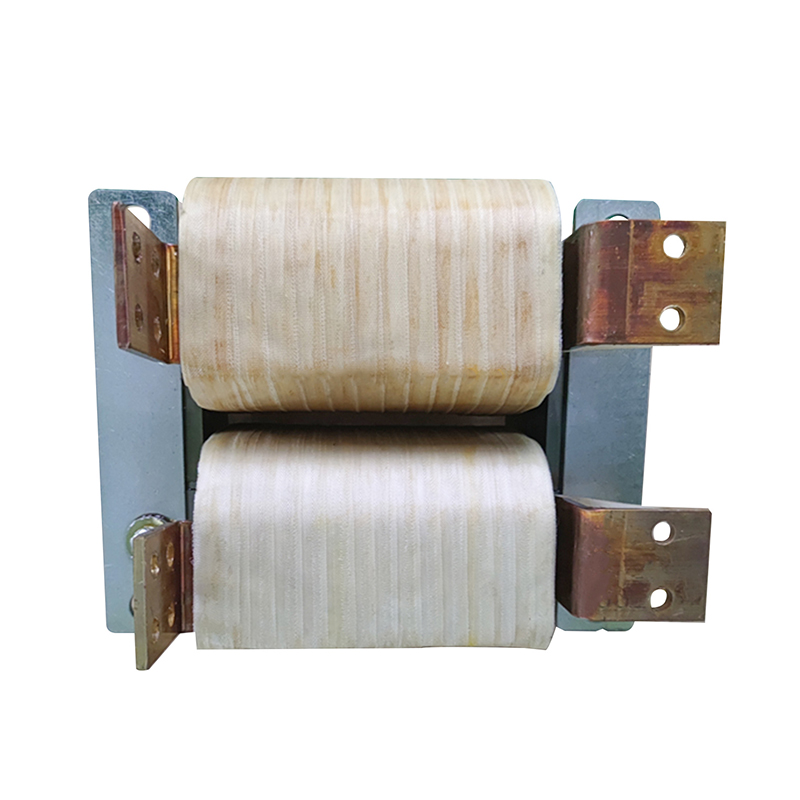

DC reaktor s bakrenom žicom

Istosmjerni reaktori, također poznati kao reaktori s ravnim valom, koriste se na istosmjernoj strani pretvarača, pretvarača opće namjene. Reaktor ima istosmjernu struju s izmjeničnom komponentom koja teče kroz njega. Njegova je glavna svrha ograničiti izmjeničnu komponentu superponiranu na istosmjernu na određenu vrijednost, održati kontinuiranu struju ispravljača, smanjiti vrijednost pulsiranja struje, poboljšati faktor ulazne snage i spriječiti harmonike koje generira pretvarač.
Značajke:
1 Jezgra je izrađena od visokokvalitetnog hladno valjanog silikonskog čeličnog lima s malim gubicima. Stup je podijeljen u male jednolike segmente višestrukim zračnim rasporima. Zračni raspor raspoređen je pločama od epoksi laminirane staklene tkanine i obložen posebnim ljepilom kako bi se osiguralo da se reaktancija zračnog raspora ne mijenja tijekom rada i da je bešuman;
2. Zavojnica je namotana emajliranom bakrenom plosnatom žicom razreda F ili H, koja je čvrsto i jednoliko postavljena, bez izolacijskog sloja s vanjske strane. Zavojnica malog kapaciteta ima strukturu slojeva, dok zavojnica velikog kapaciteta ima strukturu kolača, koja ima bolji učinak ventilacije i rasipanja topline;
3. Svitak i jezgra istosmjernog reaktora sastavljeni su u jedan komad, a zatim prolaze kroz proces prethodnog sušenja-vakuumske impregnacije bojom-vrućeg sušenja i stvrdnjavanja. Korištenje laka za impregniranje klase H čini zavojnice i jezgre Satons reaktora čvrsto povezanima. Ovo uvelike smanjuje buku tijekom rada i ima vrlo visoku ocjenu otpornosti na toplinu, što osigurava da reaktor može raditi bešumno i sigurno čak i pri visokim temperaturama;
4. Pričvršćivači stupa jezgre reaktora istosmjerne struje izrađeni su od nemagnetskih materijala kako bi se osiguralo nisko povišenje temperature reaktora;
5. Izloženi dijelovi su tretirani antikorozivnim tretmanom; uvodni terminali izrađeni su od pokositrenih bakrenih cijevnih terminala ili bakrenih redova.
