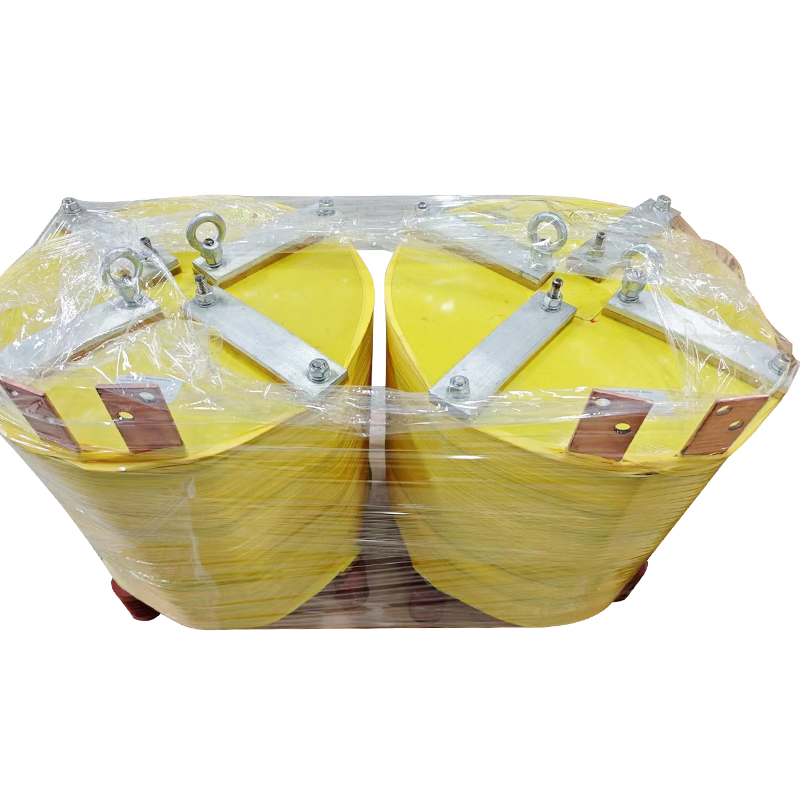

1KV reaktor sa zračnom jezgrom

Reaktori sa zračnom jezgrom primarno se koriste u elektroenergetskim sustavima za ograničavanje struja kratkog spoja, kompenzaciju jalove snage i fazni pomak. Magnetski tok stvara krug kroz zrak, stoga se nazivaju reaktori sa zračnom jezgrom.
Karakteristike:
1. Struktura bez ulja uklanja nedostatke reaktora uronjenih u ulje kao što su curenje ulja i zapaljivost, osiguravajući radnu sigurnost. Bez željezne jezgre nema magnetskog zasićenja, što osigurava dobru linearnost induktiviteta.
2. Računalno potpomognuto optimizacijsko projektiranje za reaktore sa zračnom jezgrom suhog tipa omogućuje brzo i precizno projektiranje idealnih strukturnih parametara prema različitim zahtjevima korisnika.
3. Koristi cilindričnu strukturu s više slojeva paralelnih namotaja, od kojih je svaki odjeljak međusobno povezan ventiliranim kanalima za veliku disipaciju topline i niske temperature vrućih točaka.
4. Namoti koriste okrugle vodiče malog presjeka namotane u paralelne niti, značajno smanjujući vrtložne struje i lutajuće magnetske gubitke.
5. Vanjski namoti su čvrsto zabrtvljeni impregniranom epoksidnom smolom i staklenim vlaknima, stvrdnutim na visokim temperaturama za visoku mehaničku čvrstoću i snažnu toleranciju na kratkotrajne udare struje.
6. Koristi aluminijske stezaljke u obliku zvijezde visoke čvrstoće za smanjenje gubitaka vrtložnih struja.
7. Poseban zaštitni premaz protiv UV zračenja nanosi se na cijele unutarnje i vanjske površine reaktora sa zračnom jezgrom, osiguravajući snažno prianjanje i otpornost na teške vanjske vremenske uvjete.
8. Instalacija može biti okomita za trofaznu struju, ili u cik-cak ili linearnoj konfiguraciji, značajno smanjujući ulaganja u infrastrukturu za vanjsku upotrebu.
9. Radi sigurno uz niske razine buke i zahtijeva minimalno održavanje.
10. Induktivnost se može podesiti prema zahtjevima korisnika, s podesivim rasponom do 5% ili više.
